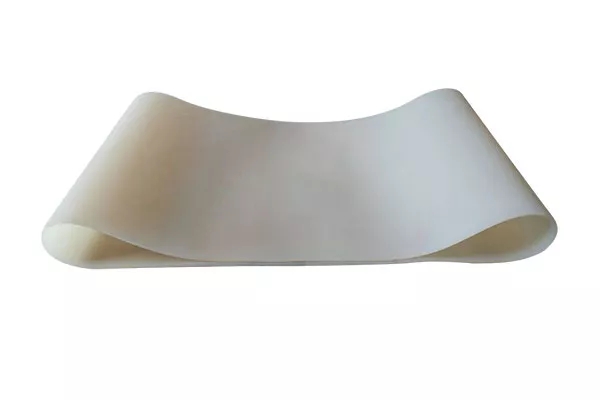

硅胶输送带防静电性能半导体行业适用安全吗

今天硅胶输送带厂家无锡弘力硅胶制品有限公司分享硅胶输送带的内容。硅胶输送带在半导体行业的防静电性能适用且安全，其通过材料配方优化与工艺控制，可满足半导体制造对静电防护的严苛要求。具体分析如下：

防静电性能的核心优势

硅胶输送带通过在基体中添加特殊防静电添加剂（如碳黑或离子导电性材料），形成导电网络，使表面电阻准确控制在10⁵-10¹¹Ω范围内。这一范围既能有效导走静电荷，避免静电积累引发微粒吸附或元件击穿，又不会因电阻过低干扰电子元件的电性能。例如，在半导体芯片搬运环节，硅胶输送带可防止芯片因静电放电（ESD）导致内部金属连接烧断或钝化层破坏，保障芯片性能稳定。

半导体行业的特殊需求匹配

半导体制造对静电防护的要求很高，主要体现在两方面：

防微粒污染：静电会吸附尘埃颗粒，污染芯片表面，导致超大规模集成电路（VLSI）成品率下降。硅胶输送带的防静电性能可减少微粒吸附，配合洁净室环境（如表面光滑、低发尘特性），满足半导体前段制程的洁净度要求。

防设备故障：静电放电可能引发设备锁死（LATCHUP）或通讯误码，影响生产线稳定性。硅胶输送带通过稳定导走静电，降低此类风险，保障自动化生产线的连续运行。

环境适应性与耐用性

半导体车间常涉及高温工艺（如焊锡、烘干）或低温环境（如低温储存测试）。硅胶输送带可耐受-60℃至+200℃的温度区间，在恶劣环境下仍能保持物理性能稳定，避免因热胀冷缩导致变形或断裂。此外，其耐磨、耐化学腐蚀特性（如抵抗清洗剂、电解液侵蚀）可延长使用寿命，降低半导体企业因输送带更换导致的停机风险。

实际应用案例支撑

在半导体封装环节，硅胶输送带已广泛应用。例如，某芯片制造企业采用防静电硅胶输送带后，ESD事件减少93%，产品良品率提升4.5%。其柔韧材质适应小直径滚筒传动，运行平稳，减少产品振动，进一步保障封装质量。
